热电偶结构,功能和分类!以及如何选择接线盒?

2020/6/25

过一张图介绍热电偶结构组成、热电偶结构要求和热电偶按照结构进行的分类等专业知识,方便大家快速了解热电偶结构特点及选型。

热电偶通常主要由四部分组成:热电极(俗称热电偶芯)、绝缘管、保护管和热电偶接线盒。为了保证热电偶正常工作,对热电偶结构提出如下要求:

1、测量端的焊接要牢固。JJG 351-1996热电偶检定规程规定原文为:“热电偶测量端的焊接要牢固、呈球状,表面应光滑、无气孔、无夹渣”。

2、热电极间必须有良好的绝缘。GB/T 30429-2013《工业热电偶》标准要求:对于长度超过1m的热电偶,它的常温绝缘电阻与其长度的乘积应不小于100MΩ.m;对于长度等于或不足1m的热电偶,它的常温绝缘电阻应不小于100MΩ。

3、参考端与导线的连接要方便可靠。

4、用用于热电极有害介质时,必须采用适合的热电偶保护管,将有害介质隔开。

5、热响应时间应满足生产工艺要求,通常以τ表示,如τ0.5、τ、τ0.9等。测量热电偶热响应时间应在专用水流试验装置上进行。该装置的水流速度应保持0.4±0.05m/s,初始温度在5-45℃的范围内,温度阶 跃值为40-50℃。在试验过程中,水的温度变化应不大于温度阶跃值的±1%。被试热电偶的置入深度为150mm或设计的插入深度。

①出线孔密封圈

②出线孔螺母

③链条

④盖子

⑤接线柱

⑥盖子的密封圈

⑦接线盒

⑧接线座

⑨热电偶保护管

⑩绝缘管

热电极(热电偶芯)

热电偶按结构分类

1、可拆卸热电偶(热电偶组件可以从保护管种取出)。

2、不可拆卸热电偶:热电偶组件与保护管形成一体,难以从保护管中取出。不可拆卸热电偶又分为实体热电偶和铠装热电偶

3、柔性电缆热电偶:用邮寄或无机纤维绝缘的热电偶,在测量端附近有一节金属材料保护的工作段。

工业自动化仪表进行温度测量时:就地的温度测量我们可以选择温度计等现场温度指示设备,但是在温度信号进行远传的时候,我们用的最多的温度测量远传设备就是:热电阻和热电偶了。

热电偶是工业上最常用的温度检测元件之一。其优点是:

①测量精度高。因热电偶直接与被测对象接触,不受中间介质的影响。

②测量范围广。常用的热电偶从-50~+1600℃均可边续测量,某些特殊热电偶最低可测到-269℃(如金铁镍铬),最高可达+2800℃(如钨-铼)。

③构造简单,使用方便。热电偶通常是由两种不同的金属丝组成,而且不受大小和开头的限制,外有保护套管,用起来非常方便。

1.热电偶测温基本原理

将两种不同材料的导体或半导体A和B焊接起来,构成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时,两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。


热电偶在温度测量中占有十分重要的地位,为了应对多变的工作温度环境,热电偶也有许多的种类:B型,S型,E型,K型,R型,J型,T型等热电偶类型,不同的温度测量环境中,我们使用不同的热电偶类型,用来保证设备的安全和温度信号传递的可靠性。

那么我们一般是根据什么标准来选用热电偶的呢?为了大家便于保存,我们用图片形式说明。

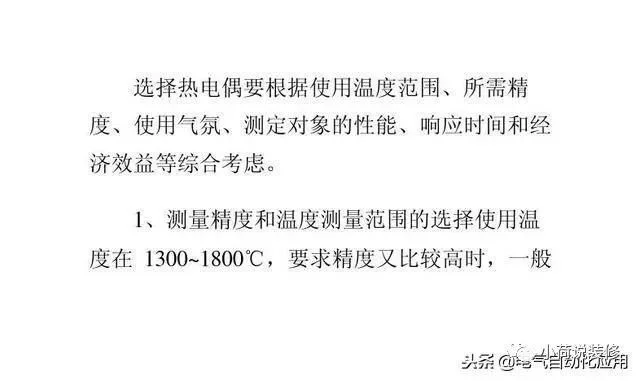

热电偶使用选择标准

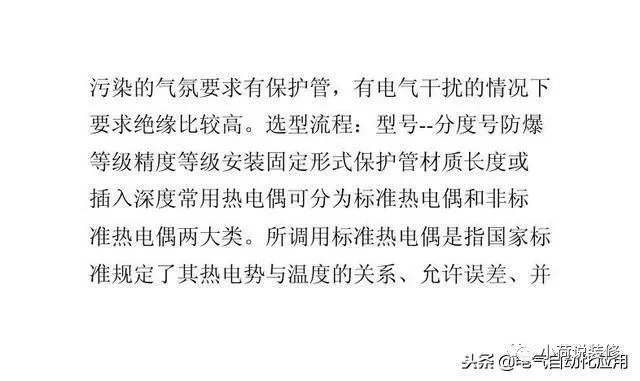

热电偶对比选择使用

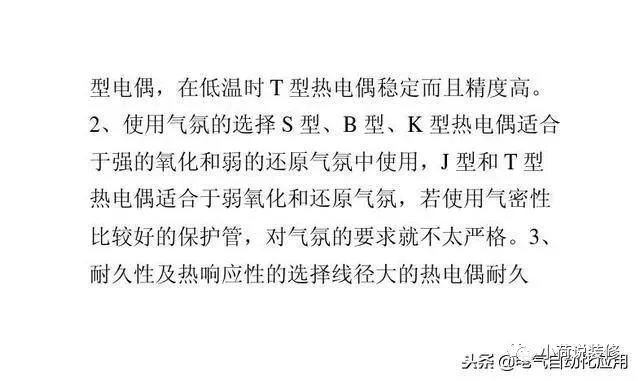

介质环境不同,热电偶类型不同

铠装热电偶比较常用

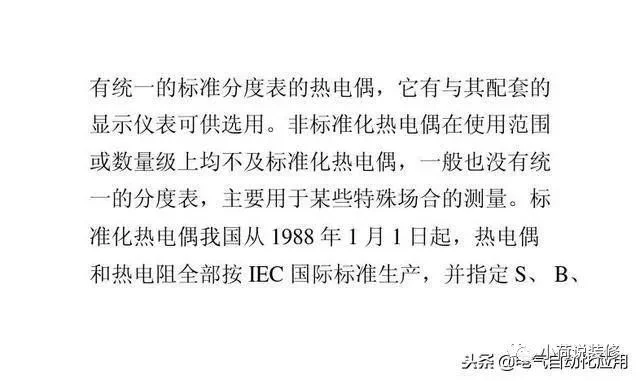

国标:标准热电偶

特殊场合:使用非标热电偶

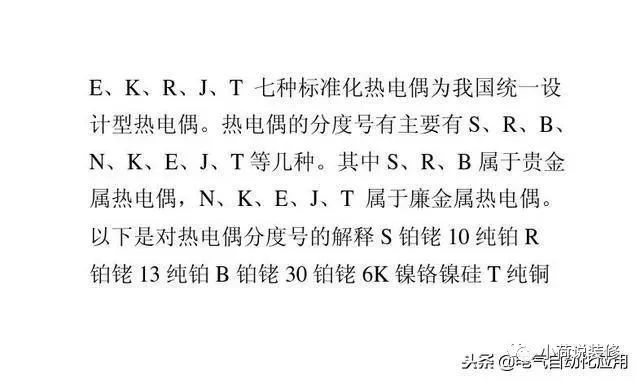

七种标准热电偶类型

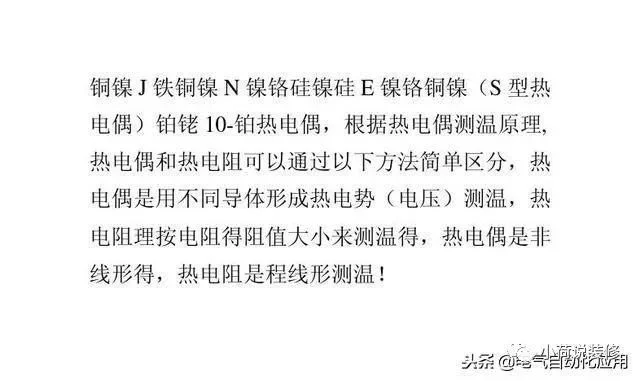

热电偶和热电阻线性区别

目前国内热电偶生产厂常用的热电偶接线盒通常有防水接线盒、防爆接线盒、不锈钢接线盒、塑料接线盒、内部安装温度变送器的接线盒和仿进口接线盒几大类。
